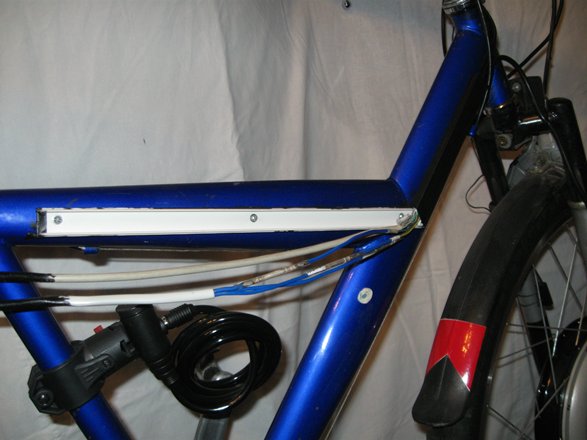

Для того, что бы провода от мотора, ручек газа и тормоза были спрятаны, закрепляем на раму обычный пластиковый короб для электропроводки. Для этого в раме сверлим отверстия и нарезаем резьбу М3.
|

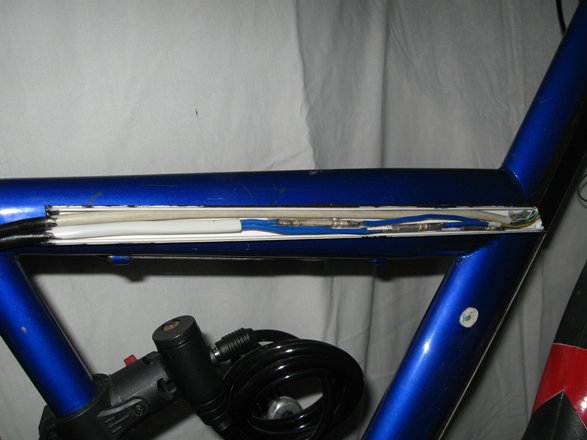

Укладываем провода в короб.
|
К трем силовым проводам идущим от мотора припаиваем круглый 3-х контактный разъем. А провода идущие от моторных датчиков Холла (5 проводов) и от ручек газа и тормоза (5 проводов) припаиваем к 15-ти контактному разъему. Для этого используем обычный компьютерный разъем применяемый для подключения монитора.
|

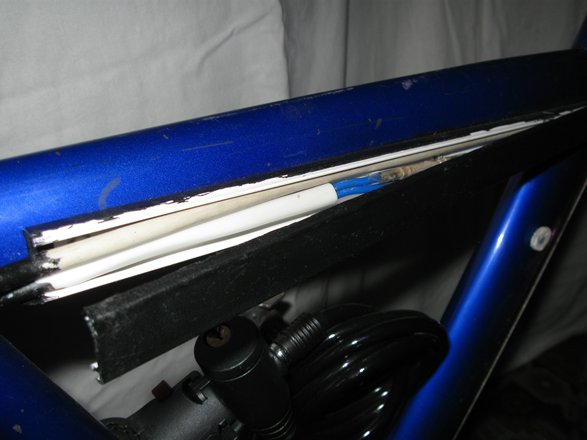

Накрываем короб с проводами крышкой.
|

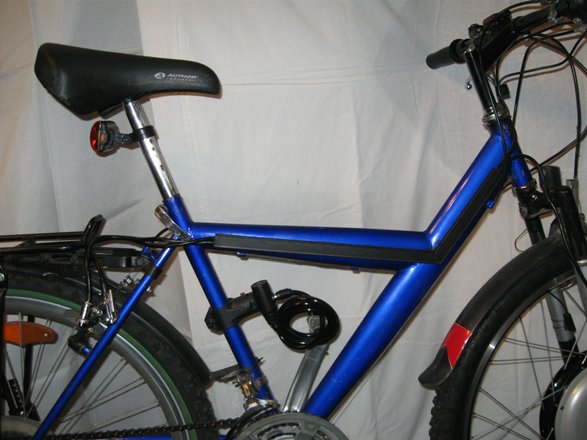

Вот такая получилась скрытая проводка с разъемами. А здесь можно посмотреть велосипед в работе http://www.youtube.com/watch?v=9uPaQ4qsObE http://www.youtube.com/watch?v=pfKGhCIhZ5k http://www.youtube.com/watch?v=n7VtMAo54t0 http://www.youtube.com/watch?v=VkX2AOrYz34 http://www.youtube.com/watch?v=PafTXTTmapg
|
